Ombyggnad av ljud i Tiger

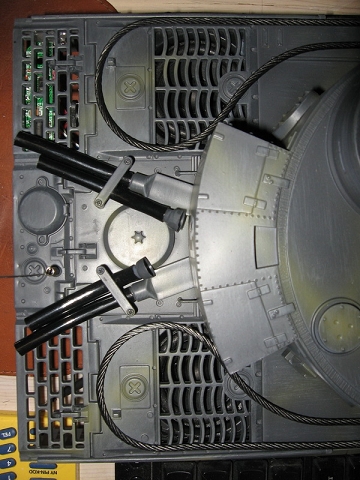

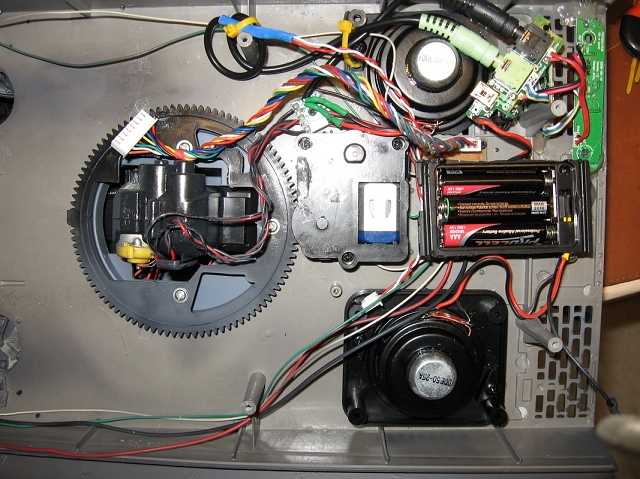

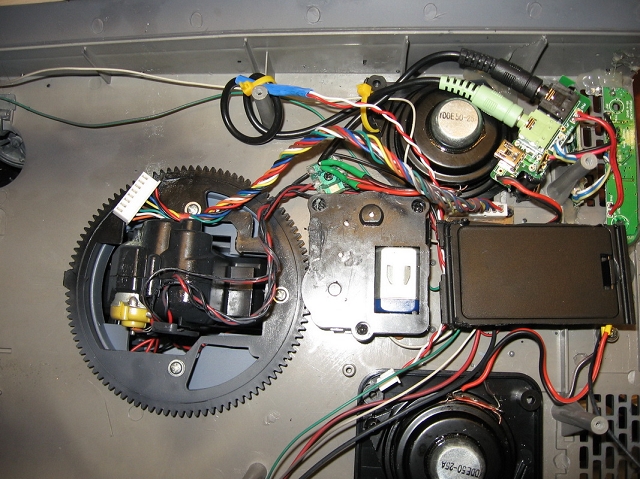

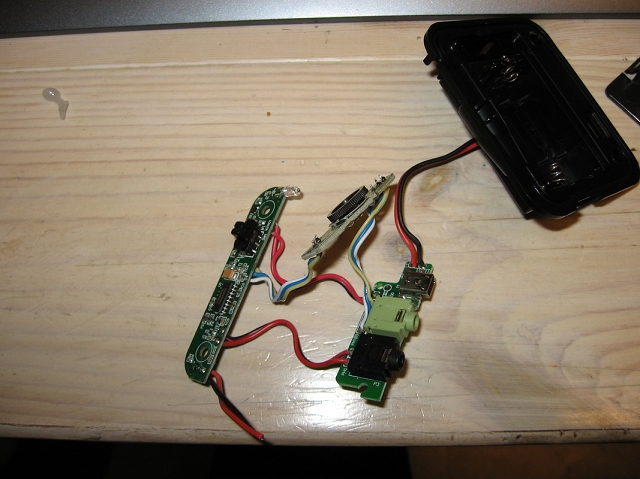

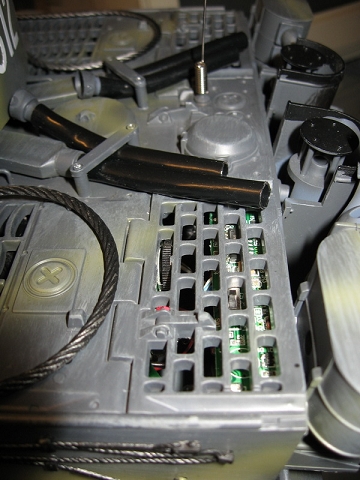

Så var det dags för högtalare patent hans. Åk till Kjell & co och köp Roxcore portabla högtalare 26354 för 249:-. Sedan skruvar du isär dom, det behövs ingen beskrivning till det. Alla kan skruva isär, det är värre trärtom. Jag själv plockade ut kretskort och rubbet samt sågade ner batteriboxen lite. Montering är ju en smaksak, jag själv valde att ta ut högtalarelementen och fäste dom under dom stora galler som finns på Tigern med bra resultat. Det medföljer kablar och jag valde att korta ner dom lite. Kabeln med grön kontakt är matningen och den kortades samt löddes ihop med högtalarekameln som går från rx18. Lägg ihop röd och vit på kabeln och löd den imot röd på rx18 kabeln. Skärmen som blir kvar lödes imot vit på rx18 sidan. På så sätt blir monoljudet till båda högtalarna. Den svarta kortades av och löddes till ena högtalaren. Det finns nämligen 3 kontakter på högtalarlådan som man köper ljud in, ljud ut till ena högtalaren ( den andra är lödd direkt på ena kortet) och strömingång via usb. Eftersom jag tar strömmen för tillfälligt från extern batteri paket så fick medföljande bli kvar. För att ta accens ström så bör den sänkas till 5v. Korten med på/av knapp samt volum monterade jag under bakre gallret så att det går att ändra utan att lyfta skalet. Volymratten sticker upp nån mm, men kan lätt döljas med pressening, låda eller liknande. Samtidigt blev jafg trött på hur trång tigern är med invåndig låda för acc, så den kapa jag bort och förstärkte med en macralon skiva i botten. Bifogar bilder hur detta ser ut på min vagn. OBS. Fungerar bra för mig med en batterilåda extra men målsättning är att koppla på vanliga accet när jag får grejer till det.
